概要

波長可変レーザーの共振器および制御回路を刷新することで、従来機より高速化、高性能化、高品質化を実現しました。これにより、光通信分野やフォトニクスサイエンスで利用されている光学部品の特性評価だけでなく、フォトニック集積回路テスト、量子フォトニクス、分光法、センサー用など様々なアプリケーションで理想的なツールとなっています。


01/01
動画

Santec Tunable Laser TSL-570 Introduction

3 minute watch
動画

TSL-570 Basic Operation

4.5 min watch
TEMPER A TURE
優れた波長安定性

環境温度変化に対して、優れた設定波長安定性を実現しています。

早い波長掃引速度

高い分解能を維持したまま、最大200 nm/sの速度で波長掃引が可能です。

高い波長分解能と波長精度

0.1 pm の波長分解能と精度を提供します。

高SNRと低SSE

自然放出光レベルを低く抑え、信号に対する自然放出光(SNR)は 90 dB/0.1 nm を実現しています。

ファインチューニング

最小 10 GHzの微調整が可能です。

特性

1. 最大光出力: + 13 dBm

2.  高い信号対雑音比: 90 dB / 0.1 nm

3.  高波長精度:
    - Type A: ± 20 pm
    - Type C: ± 5 pm
    - Type P: ± 2 pm

4. 1240 - 1680 nmの広帯域波長範囲対応
    - Ext O-Band 1240 to 1380 nm
    - O-Band * 1260 to 1360 nm
    - ES-Band * 1355 to 1485 nm
    - Ext ES-Band 1355 to 1505 nm
    - CL-Band * 1500 to 1630 nm
    - SCL-Band 1480 to 1640 nm
    - U-Band * 1560 to 1680 nm

* Type A / Type C のみ

特性データ例

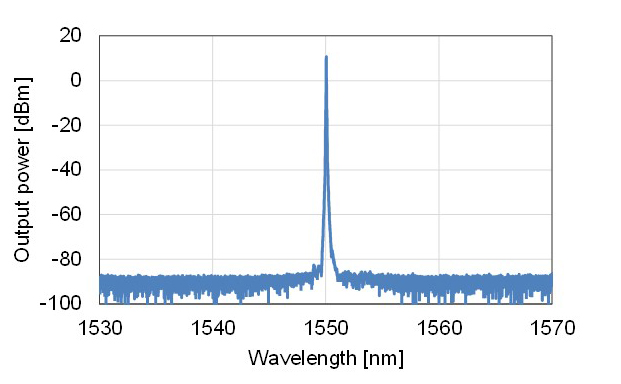

Optical Spectrum

- High Output Power & High Signal-to-Noise Ratio -

発信スペクトル

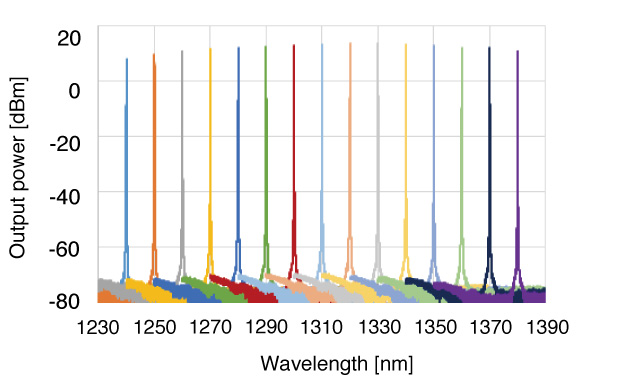

Wavelength vs. Output power

- Wide Wavelength Range -

光出力対波長

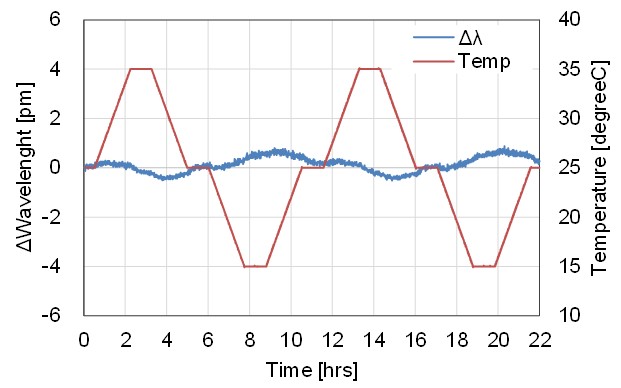

Wavelength Accuracy


波長安定度

アプリケーション

    • 光部品、モジュール評価
      - 波長選択スイッチ (WSS)、AWG、波長ブロッカー
      - DWDM 部品
    • フォトニックデバイス/マイクロキャビティ共振器評価
    • 光学分光

      光学特性評価システムの詳細は、Swept Test System参照ください。
